薄膜分切机应用计划
其他 薄膜分切机应用计划
薄膜分切机应用计划

一、应用概况

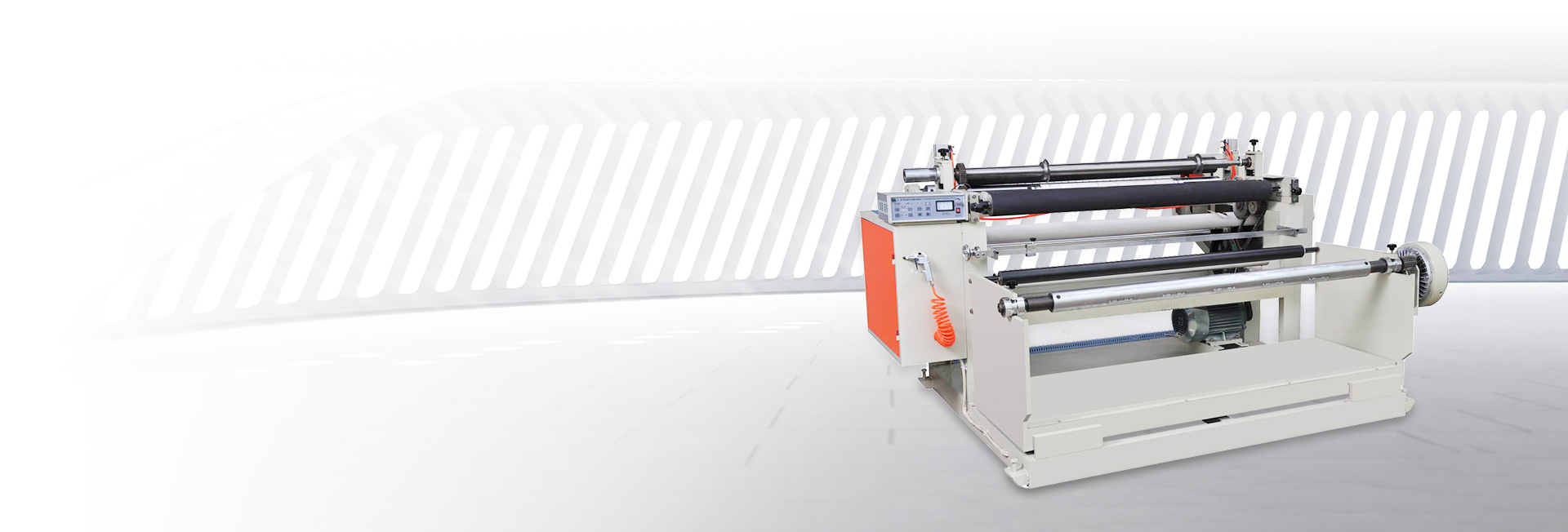

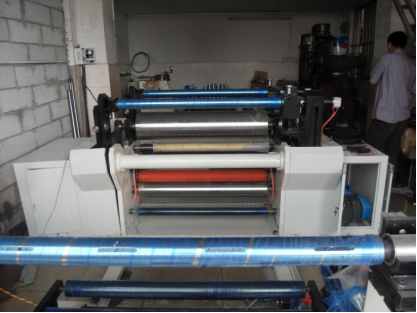

薄膜分切机是一种把差别宽度、差别长度、差别厚度的母卷分切成用户所需的种种规格产品的一种装备。。。。。对收放卷张力的准确控制是薄膜分切机的要害手艺，，，要求分切卷取后的产品无皱褶、无划痕、端面整齐、卷取外貌硬度适当。。。。。


二、应用需求

  • 收、放卷电机带编码器，，，要求变频器带PG闭环运行

  • PLC输出张力给定信号，，，摆杆位置作张力反响，，，要求变频用具有闭环张力控

  • 制功效

  • 高、低速张力恒定，，，速率平稳，，，摆杆摆动小

  • 知足系统快速起停，，，急停要求

  • 变频器内置标准通讯功效，，，便于PLC监控

三、918博天堂电气行业解决计划

1、MV600T变频器概述

MV600T是918博天堂电气开发的张力控制专用变频器，，，能够自动控制输出转矩或自动调理被控牵引机的速率，，，从而使带（线）材上的张力坚持恒定,适用于造纸、纸加工、印染、包装、电线电缆、胶粘带、纺织、皮革、金属箔加工、纤维、橡胶等行业。。。。。关于收、放卷的控制，，，变频器内部自带卷径盘算模？？？？？，，，能够自动盘算卷筒直径的转变，，，使得张力控制越发准确。。。。。使用MV600T变频器可以完全替换力矩电机、直流电机、张力控制器等而自力地组成张力控制系统，，，相关于古板的张力控制器加变频器控制计划，，，使用本变频器可以使系统更精练、降低本钱、易于维护并且获得更为稳固的控制效果。。。。。



2、系统计划

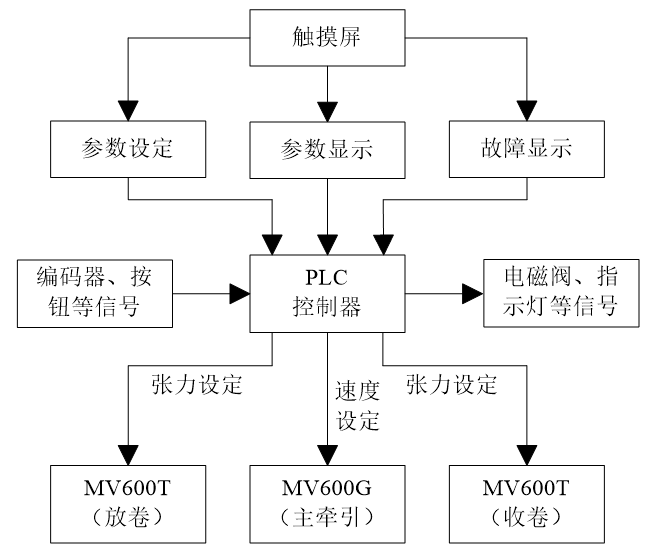

图1 系统原理图

通过触摸屏，，，用户可以对事情速率、运行张力、料卷直径等参数举行设置，，，同时可以显示装备的目今运行状态，，，并对目今的故障信息举行显示，，，以便用户作进一步处置惩罚。。。。。

PLC协调外围装备的行动，，，并按用户设定的工艺控制装备的运作，，，对变频器作张力给定和频率设定。。。。。

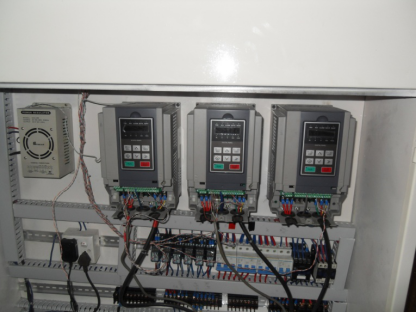

本系统接纳MV600T张力控制专用变频器作收放卷控制，，，可确保装备运行历程中张力恒定、速率平稳，，，是整套系统的控制焦点部分。。。。。

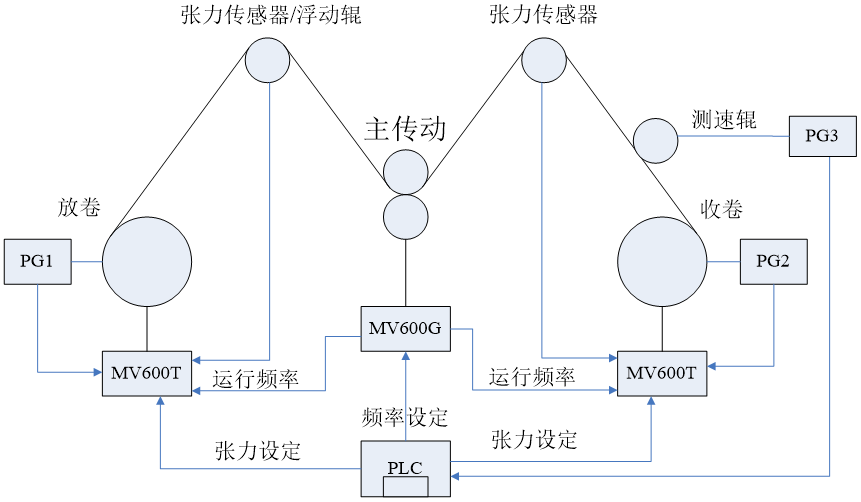

图2 张力控制示意图
