一、车桥及焊接工艺
1.1 车桥种类及作用
汽车车桥（又称车轴）通过悬架与车架（或承载式车身）相毗连，，，，其两头装置车轮。 。。。车桥的作用是遭受汽车的载荷，，，，维持汽车在蹊径上的正常行驶。 。。。车桥是汽车的要害部件之一，，，，受力重大。 。。。它不但承重和传力，，，，还遭受重大的动载荷和静载荷所形成的弯矩和扭矩，，，，为此要求车桥有足够的强度、刚度和韧性。 。。。在车桥众多焊缝中，，，，桥壳与半轴套管的环缝焊接时要害，，，，直接关系到汽车的行驶清静和旅客及司机人身清静。 。。。因此，，，，包管焊接质量是十分主要的。 。。。

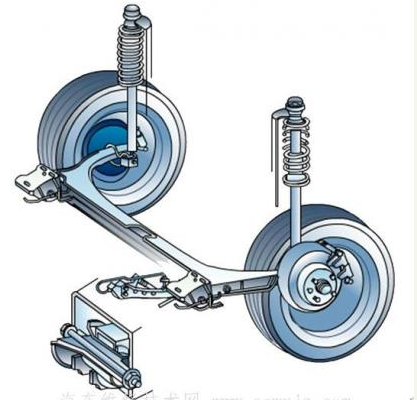

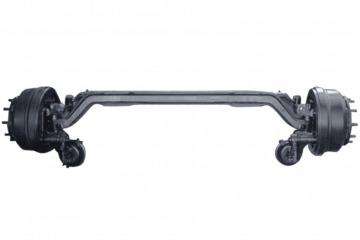

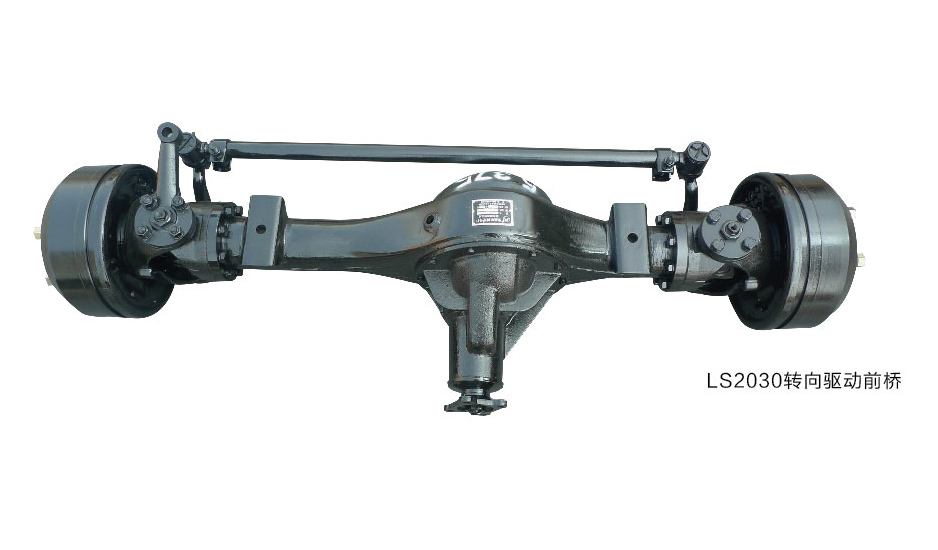

按使用功效划分，，，，车桥分为驱动桥、转向桥、转向驱动桥和支持桥四种，，，，如图1所示。 。。。驱动桥的作用将发念头传出的驱动力传给驱动车轮，，，，实现降速增扭的作用，，，，同时改变换力转达的偏向。 。。。转向桥使用转向节的摆动使车轮偏转一定的角度以实现汽车的转向，，，，同时遭受车轮与车架之间的笔直载荷。 。。。转向驱动桥具有转向和驱动两种功效。 。。。既具有一样平常驱动桥的基本部件，，，，还具有转向桥特有的主销等。 。。。支持桥属于从动桥，，，，即无转向又无驱动功效的桥。 。。。
a. 驱动桥 b. 转向桥
c. 转向驱动桥 d. 支持桥
图1 汽车车桥分类
1.2 车桥焊接工艺流程

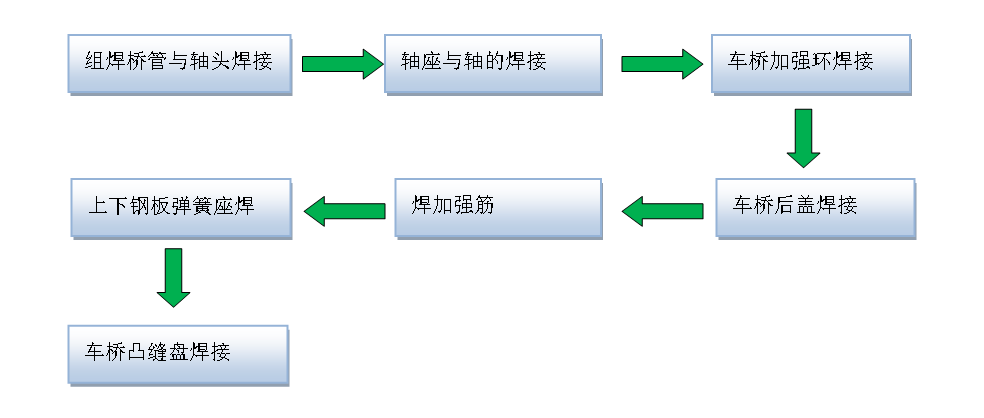

驱动桥是汽车的要害部件之一，，，，其焊接质量的优劣关系到汽车的清静性问题。 。。。它不但要承重和传力，，，，还要遭受由动载荷和静载荷所引起的较大的弯矩和扭矩，，，，为此要求后桥具有足够的强度、刚度和韧性，，，，这就对后桥的焊接质量提出了很高的要求。 。。。汽车后桥由半桥壳、牢靠盘、后盖、法兰盘、半轴套管及杂件等几部分焊接而成，，，，如图2所示。 。。。其焊接工序如下：

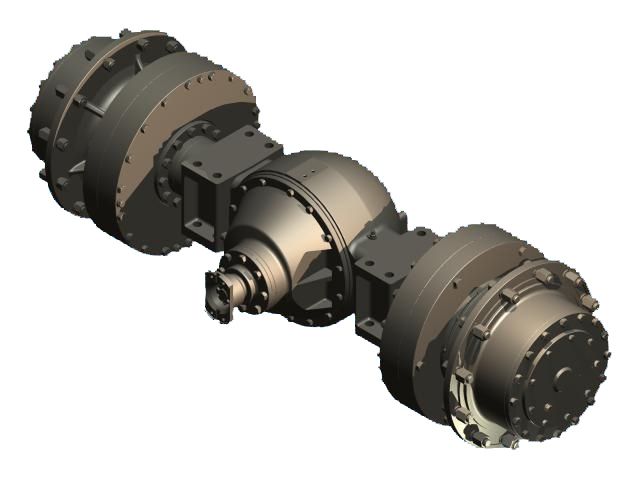

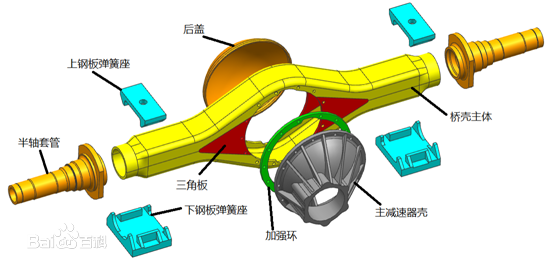

图2 汽车驱动桥部件组成
二、 桥管与轴头组焊的焊接工艺
2.1 部件工艺要求
在桥壳众多焊缝中，，，，变形轴管与桥壳的两条环焊缝尤其要害，，，，它与驱动桥壳形成一体，，，，使左右驱动车轮的轴向相对位置牢靠，，，，一起支承车架及其上的各总成质量，，，，同时在汽车行驶时遭受由车轮传来的路面反作用力和力矩，，，，并经悬架传给车架。 。。。使用卧式气动夹紧工装，，，，轴头与桥管夹紧后，，，，中心不得有倾斜征象；；；；；；焊缝要求，，，，无未熔合、裂纹、气孔等缺陷，，，，知足熔深和疲劳韧性要求。 。。。
2.2 解决计划
2.2.1 母材材质及坡口形状
现在汽车车桥所用质料多为低碳钢系列，，，，以20钢为主，，，，其C和其它提高淬透性的合金元素含量较少，，，，淬硬相较量少，，，，冷裂倾向较。 。。。，，焊接性好。 。。。

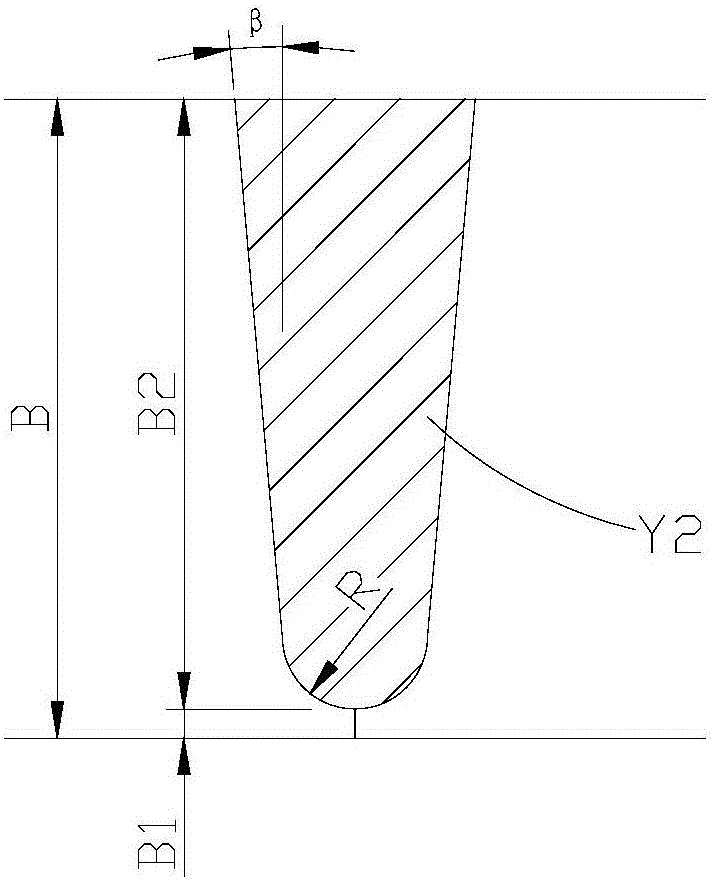

轴管的厚度在7-15毫米左右，，，，对接焊缝坡口接纳窄间隙坡口形式，，，，镌汰焊缝金属的填充量，，，，提高焊缝组织的晶粒度和焊接效率。 。。。坡口形式如图3所示。 。。。β角度在3度左右，，，，R在8毫米左右。 。。。
图3 焊缝坡口形状 图4 Artsen PM系列焊机
2.2.2 接纳918博天堂电气Artsen PM 500F逆变数字焊机和环缝专机装备。 。。。

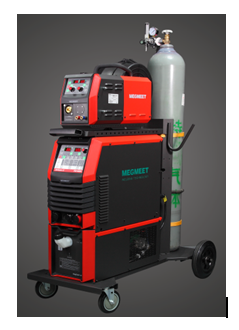

Artsen PM系列焊机是面向专业用户设计的全数字IGBT逆变CO2/MAG/MIG多功效焊接电源，，，，脉冲焊接的各阶段参数，，，，凭证差别的工况举行微调，，，，可获得更优的焊接质量，，，，高速全数字控制，，，，监控熔滴过渡的每一个阶段，，，，准确实现“一脉一滴”，，，，从而获得稳固险些无飞溅的焊接。 。。。焊机如图4所示。 。。。

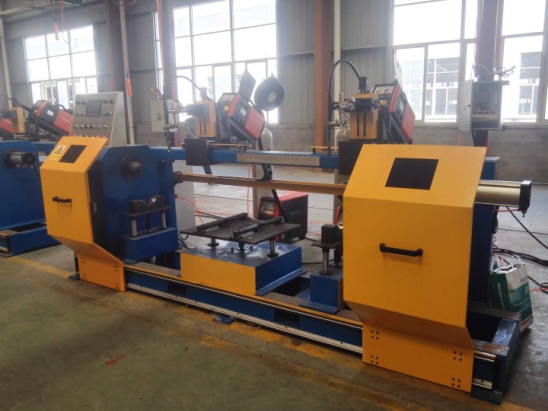

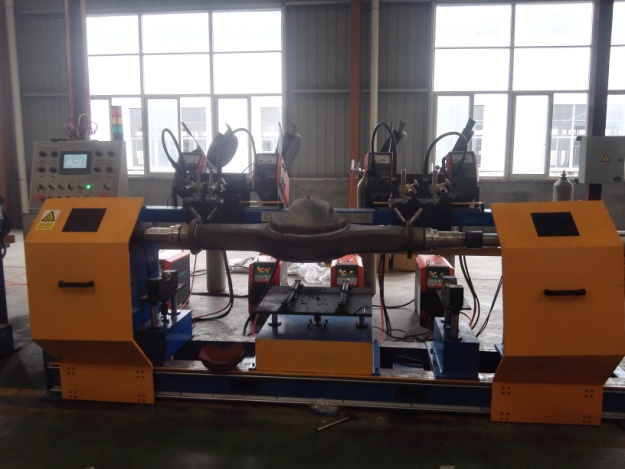

车桥轴头双环缝自动焊接装备，，，，装置两把焊枪，，，，并同时焊接。 。。。PLC控制，，，，自动实现摆动，，，，提升和跟踪功效。 。。。带有自动夹紧功效，，，，包管工件装置尺寸。 。。。专机图片如图4所示。 。。。

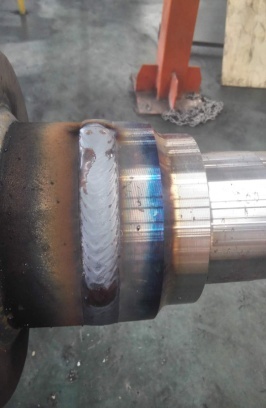

图5 车桥轴头双环缝自动焊接专机 图6 车轴轴头环焊缝

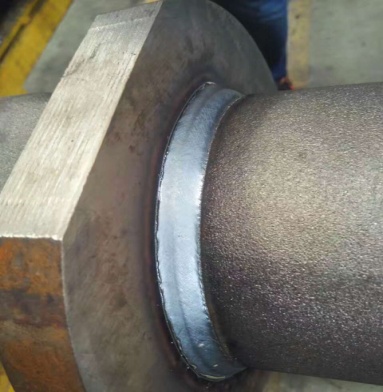

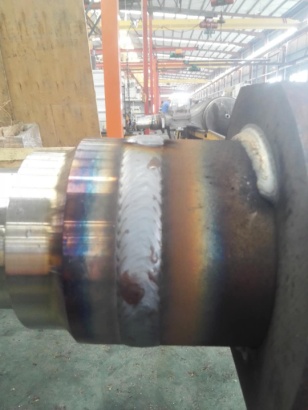

产品焊接工艺参数：焊接层数3层，，，，电流规模240-270A，，，，电压25-28V，，，，焊接速率0.5M/Min，，，，焊丝直径1.2，，，，；；；；；；て80%氩气和20%二氧化碳，，，，焊丝型号ER50-6。 。。。焊缝照片如图6所示。 。。。
2.3 效果比照
918博天堂电气Artsen PM系列焊机可实现与机械人、专机配合，，，，通过模拟或者数字两种通讯方法，，，，实现焊接控制。 。。。知足其自动化要求。 。。。焊缝外貌及周边没有飞溅颗粒，，，，焊后工件外貌不必整理。 。。。焊缝探伤检测，，，，及格率99%。 。。。疲劳韧性知足客户要求。 。。。
三、轴座与轴的焊接工艺
3.1 工艺要求
焊缝高度8mm；；；；；；焊缝匀称，，，，无裂纹、气孔、夹渣、咬边等缺陷；；；；；；预热温度150—200℃；；；；；；熔深大于0.5mm，，，，焊缝洛氏硬度小于78HB，，，，热影响区洛氏硬度小于83HB。 。。。焊接工序质量参数：电流260—300，，，，电压28—31，，，，焊丝直径1.2，，，，材质为ER70S—6，，，，80%氩气和20%二氧化碳混淆气体，，，，气体流量18—25L/Min，，，，直流反接，，，，干伸长15—20mm。 。。。工件焊接位置，，，，如图7所示。 。。。
图7 轴座与轴焊接位置图
3.2 解决计划
客户早先使用的焊机是晶闸管焊机，，，，电流类型是直流，，，，电流在260时，，，，飞溅大，，，，工件外貌有大颗粒飞溅物，，，，焊后需要整理。 。。。现接纳918博天堂电气Artsen PM 500F焊机，，，，使用脉冲模式，，，，实现焊接历程中无飞溅焊接。 。。。现场焊接图，，，，如图8所示。 。。。

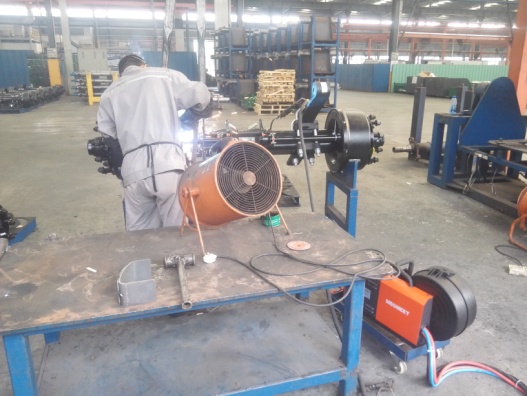

图8 轴座与轴焊接现场
3.3 效果比照
与之前的直流焊机比照，，，，飞溅量镌汰了80%以上，，，，整体焊接效率提高30%。 。。。镌汰打磨的劳动强度。 。。。焊缝及格率在98%以上。 。。。
四、车桥增强环及桥壳盖焊接
4.1 工艺要求
在桥壳众多焊缝中，，，，变形轴管与桥壳的两条环焊缝尤其要害，，，，它与驱动桥壳形成一体，，，，使左右驱动车轮的轴向相对位置牢靠，，，，一起支承车架及其上的各总成质量，，，，同时在汽车行驶时遭受由车轮传来的路面反作用力和力矩，，，，并经悬架传给车架。 。。。使用卧式气动夹紧工装，，，，轴头与桥管夹紧后，，，，中心不得有倾斜征象；；；；；；焊缝要求，，，，无未熔合、裂纹、气孔等缺陷，，，，知足熔深和疲劳韧性要求。 。。。
4.2 解决计划

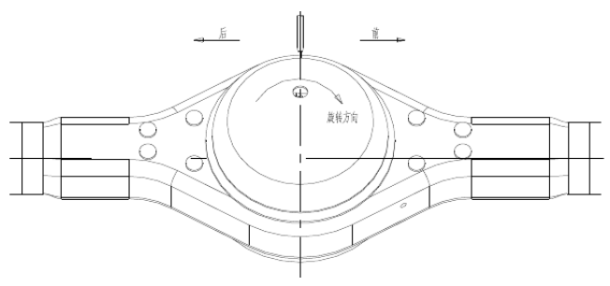

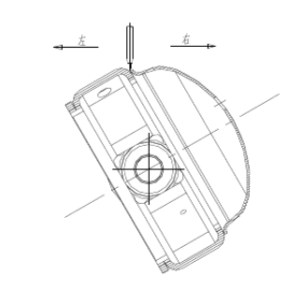

在桥壳焊接作业中，，，，桥壳后盖先点焊牢靠，，，，然后通过变位机发动桥壳后盖圆周旋转，，，，变位机倾斜45度，，，，焊枪居中。 。。。从工艺角度剖析，，，，爆发缺陷主要有以下几个方面：1）焊接参数不对理，，，，电流电压过低，，，，导致未熔合或者熔深缺乏；；；；；；2）焊接速度过快，，，，热输入过。 。。。，，导致未熔合或者熔深缺乏；；；；；；3）桥壳盖在举行装配后盖外圆与中心定位孔同轴度欠好，，，，导致焊枪偏离焊缝，，，，爆发一边未熔合或者熔深缺乏的缺陷。 。。。桥壳盖焊接示意图，，，，如图9所示。 。。。
图9 桥壳焊接示意图
凭证客户工艺需求，，，，此焊缝焊接接纳918博天堂电气Artsen CM 500直流焊机。 。。。该系列产品搭载“特殊能量控制的短途经渡”控制工艺，，，，该工艺通过实时控制焊接电流和电压，，，，调理熔滴过渡特征和熔滴形状，，，，从而改善焊缝成型，，，，提高焊接速率，，，，减小焊接飞溅。 。。。

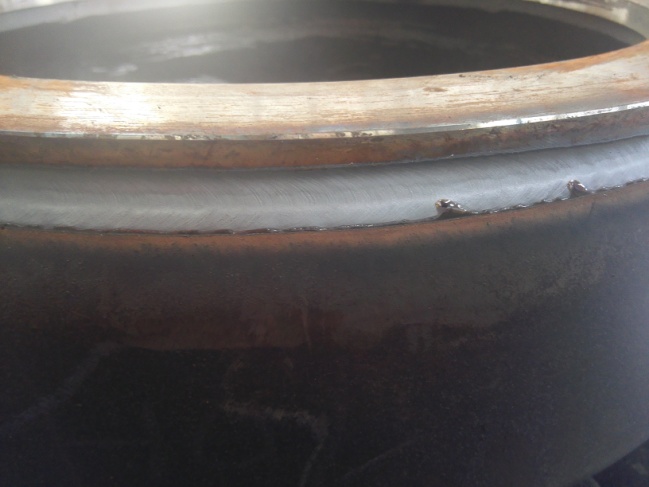

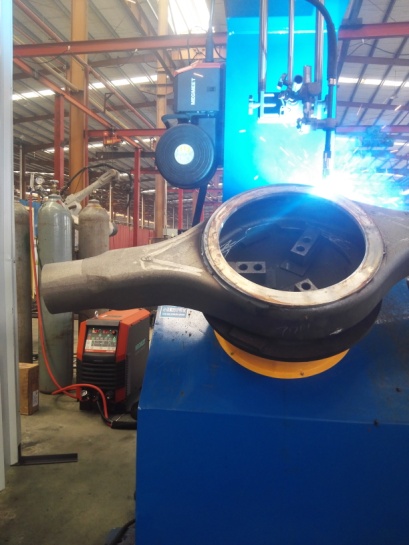

图10 客户现场桥壳焊接照片
焊接工艺为，，，，焊接电流300—320，，，，电压29—32，，，，焊丝直径1.2，，，，材质为ER70S—6，，，，80%氩气和20%二氧化碳混淆气体，，，，气体流量18—25L/Min，，，，直流反接，，，，干伸长15—20mm，，，，焊接速率420mm/min。 。。。
4.3 效果比照
Artsen CM 500焊机，，，，比通俗焊机提供更稳固的焊接电流电压输出，，，，电弧的稳固性和抗滋扰性更强。 。。。在焊接碳钢中厚板时，，，，能够实现飞溅量较低，，，，熔深较深的焊接。 。。。能够与机械人或者专机配套。 。。。产品的及格率在99%以上。 。。。
五、车桥凸缝盘焊接
5.1 工艺要求
车轴上的两个牢靠环，，，，四条环角焊缝同时起弧焊接。 。。。要求熔深大于2mm，，，，焊脚尺寸大于10mm，，，，焊缝平整平滑，，，，无咬边、裂纹、气孔、未焊透等缺陷。 。。。牢靠环的自动焊接纳Artsen Plus 500P系列焊机，，，，4枪同时焊接装备。 。。。具有快速到位、自动调理的功效。 。。。该专机如图11所示。 。。。
图11 四枪环缝焊接装备
5.2 解决计划

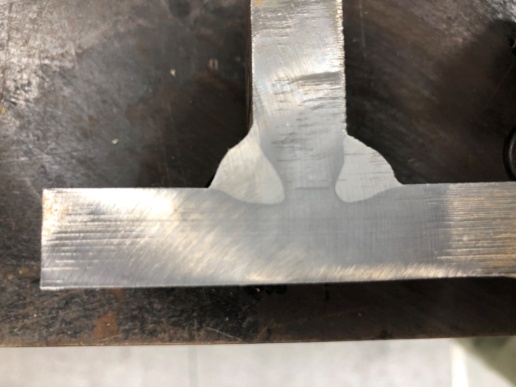

918博天堂电气Artsen Plus系列焊机具有电弧挺度高、指向性好、焊接电弧稳固、抗滋扰能 力强等特点；；；；；；可实现多枪同时焊接，，，，解决了以往多枪同时焊接时爆发滋扰问题。 。。。电弧压力提高，，，，焊接熔深比通俗脉冲熔深大。 。。。焊缝成型及熔深尺寸如图12所示。 。。。该系列电源还具有熔滴尺寸匀称，，，，弧是非而稳固，，，，熔池扰动低，，，，气孔概率小等特点。 。。。图13比照了该电弧与通俗电弧的区别。 。。。别的该系列电源大幅降低对焊接外件的消耗，，，，延伸了导电嘴的使用寿命，，，，由原来的一天换一次，，，，提高到3天换一次；；；；；；喷嘴整理的次数也由原来的半天整理一次，，，，提高到现在2天整理一次。 。。。
图12 焊缝成型及熔深尺寸
a. 通俗脉冲 b. 短弧脉冲
图13 Artsen Plus焊机短弧脉冲与通俗脉冲比照
5.3 效果比照
该四枪专机系统，，，，接纳了918博天堂电气Artsen Plus焊机，，，，不但解决多枪滋扰问题，，，，并且给客户生产提高了效率，，，，镌汰了易损件的消耗。 。。。导电嘴和喷嘴等物品的消耗量降低3到4倍，，，，焊缝的及格率险些抵达100%。 。。。
六、总结
接纳上述918博天堂焊机和焊接装备，，，，使汽车后桥的生产批量增添，，，，焊接质量大大提高；；；；；；不但改善了工人的作业情形，，，，并且降低了工人劳动强度，，，，节约能源，，，，镌汰质料消耗，，，，降低生产本钱。 。。。918博天堂一直致力于一直知足与逾越客户的期望，，，，一直加大对研发的投入和一连立异，，，，提供精美绝伦的手艺和产品，，，，为客户提供最佳解决计划。 。。。
