回流焊接工艺
其他 回流焊接工艺
回流焊接工艺

一、无铅回流焊

SMT外貌贴装线一样平常由丝网印刷机、贴片机和回流焊炉等三部分组成。。。

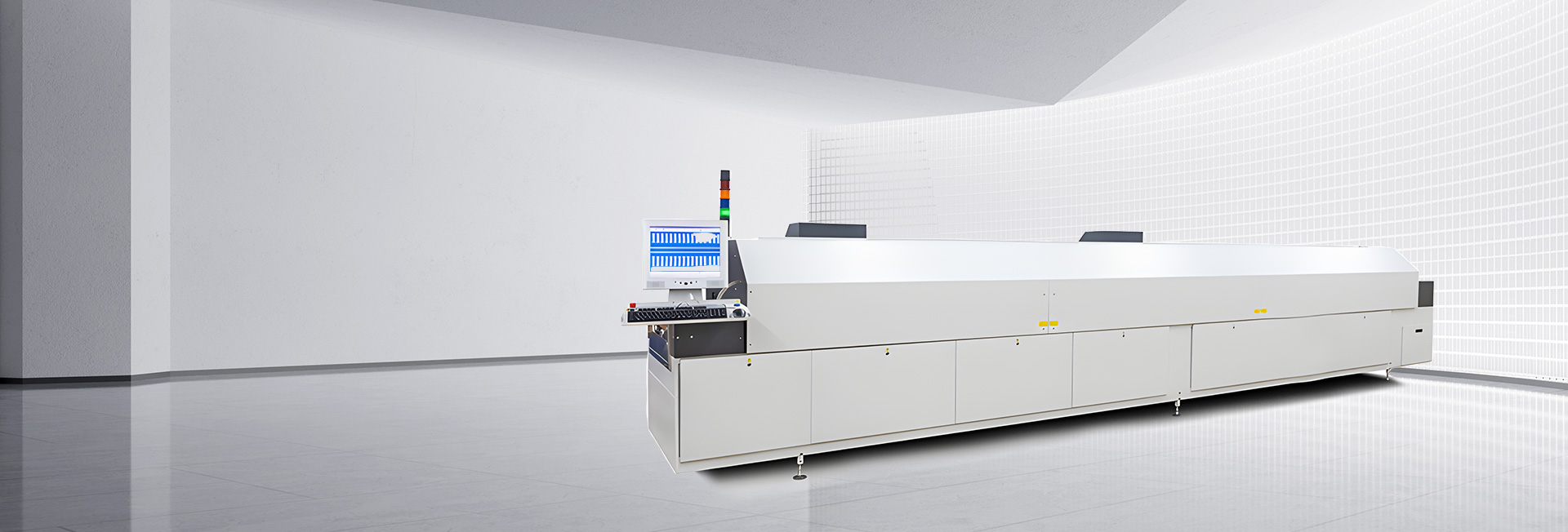

无铅回流焊工艺是目今外貌贴装手艺中最主要的焊接工艺。。。这种装备的内部有一个加热电路，，，，将空气或氮气加热到足够高的温度后吹向已经贴好元件的线路板，，，，让元件两侧的焊料融化后与主板粘结。。。这种工艺的优势是温度易于控制，，，，焊接历程中还能阻止氧化，，，，制造本钱也更容易控制。。。其控制难点是怎样迅速加温抵达设定值，，，，且温度波动小。。。

二、系统设置

1、系统设置及说明

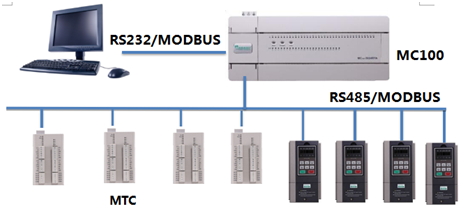

系统要求60点IO，，，，28路温度控制。。。设置1台918博天堂电气MC100系列PLC，，，，3台MTC-08-NT（8路温控？？？？椋，，，，1台MTC-04-NT（4路温控？？？？椋，，，，1台盘算机监控，，，，设置图如下：

①盘算机与PLC之间通过RS232毗连，，，，接纳MODBUS通讯协议； ；；；

②MC100系列PLC通过自带的RS485与4台MTC温控？？？？楹4台变频器毗连，，，，接纳标准的MODBUS通讯协议 。。。


2 、控制要点

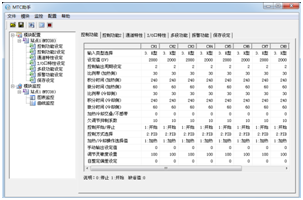

①MTC 温度控制：提供 MTC 助手软件，，，，便于调试。。？？？？刂乒π瓒ǎ貉≡翊衅骼嘈汀⑸瓒ㄖ怠⒖刂剖涑鲋芷。。。（如下图所示）

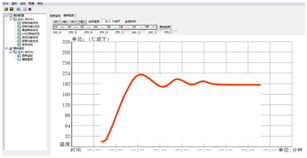

②图表监控：自整定操作，，，，自动顺应 PID 参数，，，，无需探索。。。自整定：通过驱动温控器内部自整定算法开启自整定功效，，，，模拟装备温升历程。。。自整定完成后，，，，该通道 PID 控制参数单位的比例带、积分时间、微分时间将转变为自整定后的控制参数（如下图所示）； ；；；









③MC100 系列 PLC 接纳 MODLINK 表格方法，，，，与 4 台 MTC 和 4 台变频器通讯，，，，无需重大编程，，，，轻松利便 ( 如下图所示）。。。






三、总结

      该装备使用918博天堂电气 MC100系列 PLC和 MTC后，，，，运行稳固可靠。。。并大大节约了客户调试和维护时间。。。详细优势如下：

     1、MTC多路智能温控？？？？ ,自整定 PID参数 ,轻松实现多温区控制 ,精度达± 1℃ ； ；；；

     2、MC100系列 PLC标配 2个通讯口，，，， 1个接盘算机，，，， 1个毗连温控和变频器 ,节约本钱 ； ；；；

     3、MODLINK便捷填表指令 ,轻松实现 PLC与多台温控和变频器 MODBUS通讯 ,且不占用扫描时间 ； ；；；

     4、提供 MODBUS协议动态毗连库，，，，利便用 VB、 VC等高级语言挪用，，，，读写 PLC数据； ；；；

     5、MC100掉电生涯数据通过内置电容写，，，，无电池设计，，，，免去电池维护懊恼 。。。
