混凝土泵车焊接计划
金属焊接与加工 混凝土泵车焊接计划
混凝土泵车焊接计划

一、 产品先容

混凝土运送泵车也称臂架式混凝土泵车，，，，，，运送部分主要由由泵体和运送管组成，，，，，，是一种使用压力，，，，，，将混凝土沿管道一连运送的机械。。。 。 ；；；；；；炷帘贸凳切藿ㄐ幸祷炷猎怂秃筒剂系闹饕氨，，，，，，具有无邪、利便、无邪性强的优点，，，，，，在衡宇建设、蹊径铺设、桥梁建设中普遍使用。。。 。 。

混凝土泵车是在载重汽车底盘上刷新而成，，，，，，在底盘上装置运动和动力传动装置、泵送和搅拌装置、布料装置以及其它一些辅助装置。。。 。 。转台、回转机构、牢靠转塔和支腿统称泵车的四部件，，，，，，基本都由高强钢焊而组成，，，，，，板厚在10-30㎜不等，，，，，，焊接部件的制造质量直接影响到产品的质量、性能及可靠性。。。 。 。

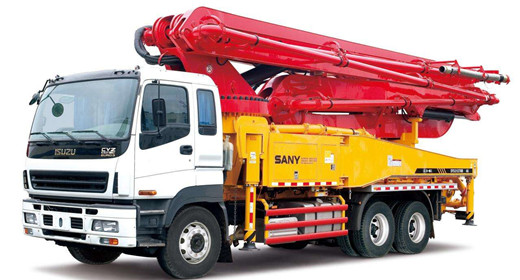

图1  泵车

二、客户先容

三一集团有限公司始创于1989年。。。 。 。自建设以来，，，，，，三一始终秉持“建设一流企业，，，，，，作育一流人才，，，，，，做出一流孝顺”的愿景，，，，，，打造了着名的“三一”品牌。。。 。 。三一集团主业是以“工程”为主题的装备制造业，，，，，，公司产品包括混凝土机械、挖掘机械、起重机械、桩工机械、筑路机械，，，，，，其中泵车、拖泵、挖掘机、履带起重机、旋挖钻机等主导产品已成为中国第一品牌，，，，，，其中混凝土运送泵车、混凝土运送泵和全液压压路机市场占有率居海内首位，，，，，，泵车产量居天下首位。。。 。 。三一重工营业和工业基地遍布全球，，，，，，在海内，，，，，，三一建有北京、长沙、上海、沈阳、昆山、乌鲁木齐等六大工业基地。。。 。 。在外洋，，，，，，三一建有印度、美国、德国、巴西等四大研发和制造基地。。。 。 。现在，，，，，，集团营业已笼罩全球100多个国家和地区。。。 。 。

三、现场问题

转台作为混凝土泵车臂架的基座，，，，，，是由高强钢焊接而成，，，，，，它上部用臂架毗连套与臂架铰接，，，，，，下部用高强度螺栓与回转支承相连，，，，，，主要遭受臂架载荷，，，，，，同时可随臂架一起在水平面内转动。。。 。 。

焊接件要有优异的焊接质量，，，，，，转台底板厚度尺寸应知足回转支承装置对底座轴向刚度的要求。。。 。 。转台结构后部遭受拉力，，，，，，前部遭受压力，，，，，，要求母材、焊材的力学性能知足要求的应力值。。。 。 ？ ？？突б蠛附颖匦柚悖

① 电弧能量集中，，，，，，避免部件爆发大的形变，，，，，，包管部件尺寸知足设计要求。。。 。 。

② 严酷控制热输入，，，，，，避免焊缝晶粒粗大等缘故原由导致性能降低，，，，，，带来清静隐患。。。 。 。

③ 超低飞溅，，，，，，镌汰打磨工序，，，，，，尽可能的提高焊接效率。。。 。 。

④ 降低易损件如导电嘴的消耗，，，，，，严酷控制本钱。。。 。 。

⑤ 焊缝成型雅观，，，，，，外观圆滑饱满，，，，，，阻止应力集中，，，，，，熔深凌驾2mm。。。 。 。

⑥ 配合机械人焊接，，，，，，通讯设置简朴快捷，，，，，，焊机一连焊接一致性高。。。 。 。

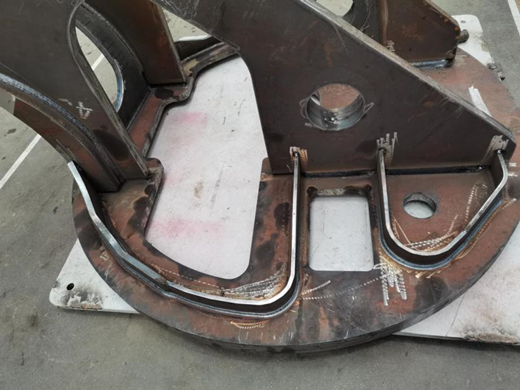

图3  转台工件

四、918博天堂电气推荐焊机装备及计划

针对客户现真相形，，，，，，推荐918博天堂电气Artsen Plus 500QR焊机搭配发那科机械人，，，，，，接纳短弧脉冲工艺。。。 。 。Artsen Plus 500QR是一款全数字高频智能逆变焊机，，，，，，可举行碳钢、不锈钢、铝合金等材质的直流、脉冲、双脉冲及协同的全位置焊接。。。 。 。此款焊机有以下优点可以解决客户问题：

①  高速数字控制，，，，，，逆变频率抵达100KHz，，，，，，可对熔滴过渡状态举行细腻化控制，，，，，，焊接稳固，，，，，，险些无飞溅。。。 。 。

② 内置专家焊接数据库，，，，，，一元化调理，，，，，，参数自动关联，，，，，，可获得优异的焊接效果。。。 。 。

③ 特有的短弧脉冲工艺，，，，，，弧长比标准脉冲缩短1/3，，，，，，挺度高、指向性强、高熔深、无咬边。。。 。 。

④ 弧是非而稳固，，，，，，焊接速率快，，，，，，热输入降低显着，，，，，，可降低导电嘴等焊接外围件消耗。。。 。 。

⑤ 送丝机接纳高性能数字电机、 码盘反响、四轮送丝和准确送丝机构来确保送丝稳固性，，，，，，进而包管优异的焊接。。。 。 。

⑥ 焊机接纳防雷击和浪涌设计，，，，，，防电磁滋扰。。。 。 。焊机出厂前，，，，，，均需要经由可靠性测试，，，，，，稳固可靠。。。 。 。

⑦ 起弧、收弧参数开放可调，，，，，，包管整体焊接质量。。。 。 。

⑧ 配有模拟、数字等多种通讯方法，，，，，，与专机与机械人通讯简朴快捷。。。 。 。

⑨ 电源可靠性高，，，，，，参数一致性高，，，，，，可以包管与机械人配合恒久大批量焊接，，，，，，焊缝稳固可靠。。。 。 。

五、效果比照



接纳918博天堂电气Artsen Plus 500QR配合机械人焊接，，，，，，抵达客户知足效果。。。 。 。超低飞溅，，，，，，大大镌汰了后续的打磨工序，，，，，，焊缝成型雅观，，，，，，无咬边，，，，，，外貌成型匀称一致，，，，，，颜色呈白亮色，，，，，，及格率99.5%。。。 。 。转台接纳变位机与机械人联动焊接，，，，，，焊机稳固可靠，，，，，，热输入低，，，，，，水箱水流循环正常，，，，，，降低了易损件的消耗频率。。。 。 。导电嘴使用寿命大幅延伸3倍，，，，，，喷嘴整理的次数也由原来的半天整理一次，，，，，，提高到现在一天整理一次，，，，，，整体生产效率提升50%。。。 。 。

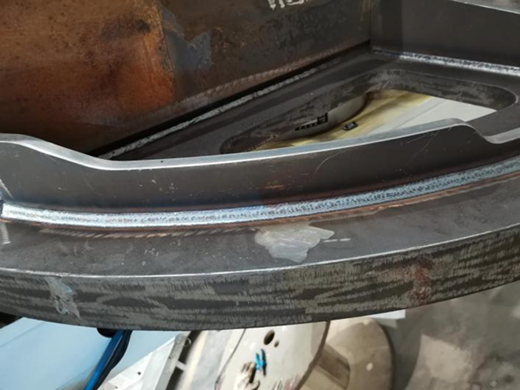

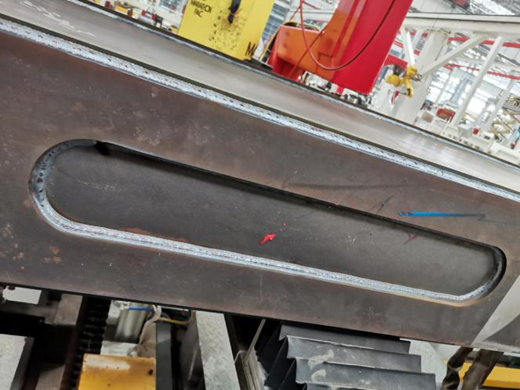

图3  转台焊缝                                                                                                图4  后支脚焊缝



六、应用

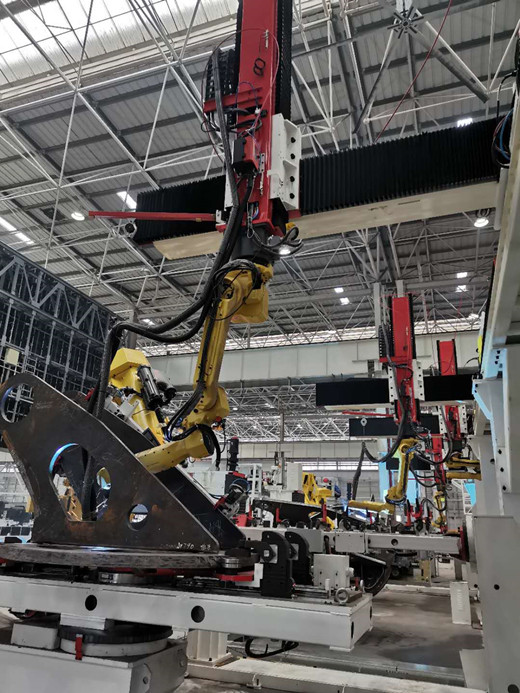

图5  转台事情站

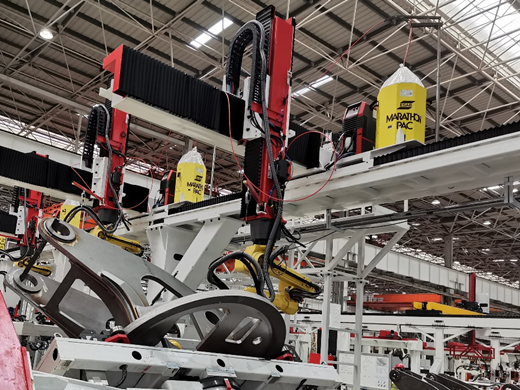

图6  转台机械人组队
